多路阀分类及油路特点

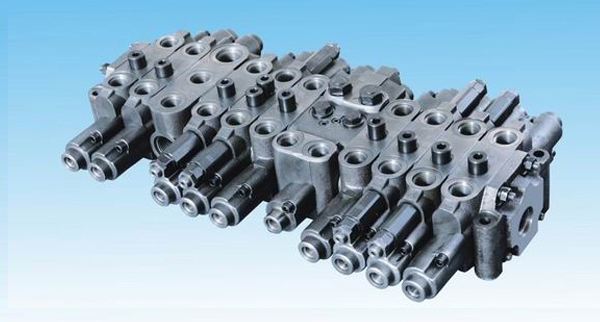

多路阀是将两个以上的阀块组合在一起，用以操纵多个执行元件的运动。因它可根据不同液压系统的要求，把各种阀组合在一起，所以它结构紧凑，管路简单，压力损失小，而且安装方便，所以广泛应用于工程机械，起重运输机械和其他要求操作多个执行元件运动的行走机械。

多路阀的分类

1.按多路阀换向阀的铸造结构的不同，分为整体式和分片式

2.按各联油路的连接方式不同，分为串联、并联、串并联和混合油路。

3.按操纵方式的不同，分为手动式、液控式、气控式和电控室。

4.按节能效果的不同，分为普通多路阀和负载敏感多路阀。

油路特点

1.并联油路

从进油口来的压力直接和各联换向阀的进油腔相连，而各联换向阀的回油腔则直接汇集到多路换向阀的总回油口。各阀可独立操作，但若同时操作两个或两个以上换向阀时，负载轻的执行机构先动作，而分配到各执行元件的油液仅是泵流量的一部分。

2.串联油路

后一联换向阀的进油腔和前一联的回油腔相连。该油路可实现两个或两个以上执行机构同时动作，但此时泵出口压力等于各工作机构压力之总和，因而压力较高。

3.串并联油路

各联换向阀的进油腔都和前一联换向阀的中位油道相连，而各联换向阀的回油腔则直接和总回油腔相连。操作上一联阀时，下一联阀不能工作，保证了前一联阀的优先供油。
