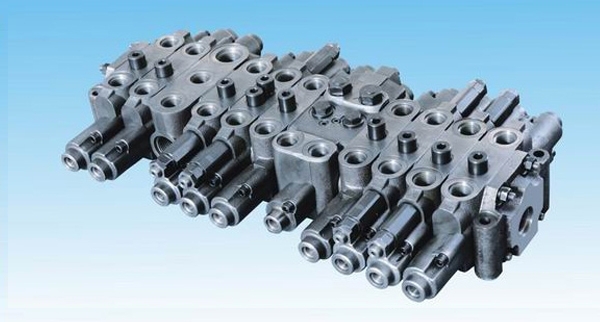

多路换向阀的安装步骤

以下是多路换向阀的‌专业安装步骤及关键控制点：

‌一、安装前准备‌

项目‌ ‌标准要求‌ ‌检测工具‌

阀体检查‌ 无运输损伤、铭牌参数匹配系统 目视+游标卡尺测量油口尺寸

清洁度‌ NAS 1638 Class 8级以下 颗粒度检测仪

密封件‌ 材质兼容液压油（如NBR耐矿物油） 材质报告+膨胀率测试

安装基面‌ 平面度≤0.1mm/m² 精密水平仪

危险点‌：严禁使用已脱落O形圈的阀体！密封件损伤是泄漏主因（占比67%）。

二、机械安装六步法‌

步骤1：阀块定位与固定‌

1. 将阀安装面涂抹薄层液压油（ISO VG32）

2. 使用高强度螺栓;（8.8级↑）按对角线顺序预紧

3. 分三步扭矩拧紧：

   ① 30%额定扭矩 → ② 60% → ③ 100%

   示例：M10螺栓标准扭矩45N·m±5%*

4. 螺栓伸出长度≤1.5倍螺栓直径（防共振断裂）

步骤2：油口连接‌

油口类型‌ ‌接管要求‌ ‌密封形式‌

P/T/A/B油路‌ 钢管：冷弯半径≥4倍管径 24°锥面+组合垫圈

LS/X油路‌ 紫铜管：壁厚≥1.2mm O形圈密封（丁腈橡胶）

泄油口（Y）‌ 单独回油箱，倾斜度≥30° 快换接头禁止承压

关键点‌：LS反馈管长度≤1.5m，避免压力震荡！

‌三、电气接线（电液比例阀专用）‌

    A[控制器] --屏蔽电缆--> B[电磁铁线圈]

    B --接地线径≥1.5mm²--> C[单点接地]

接线规范‌：

✅ 双绞屏蔽线（如BELDEN 8761）

✅ 线缆弯曲半径＞10倍外径

✅ 线圈电阻测量（额定值±10%）

防干扰措施‌：

动力线与信号线间距＞200mm

电磁铁两端并联续流二极管（1N4007）

四、管路冲洗与注油‌

冲洗流程‌：

临时短接阀体油口（P→T，A/B→堵死）

循环冲洗油温50±5℃，流量＞2倍系统流量

达到清洁度标准（ISO 4406 17/15/12）

更换滤芯（βₙ≥200）后接入阀体

首次注油‌：

通过油箱注油口加注至液位计80%

点动油泵排气（3-5次，每次≤3秒）
