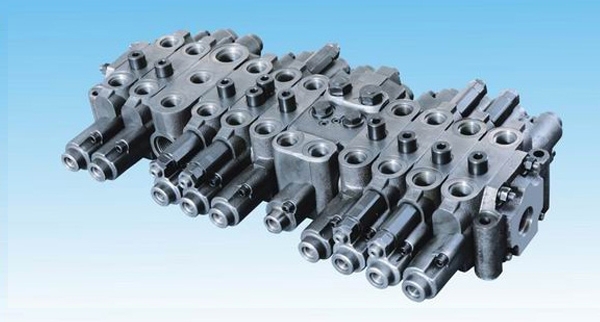

多路换向阀安装中常见问题及解决方案

‌一、阀体外部泄漏（占比42%）‌

泄漏部位‌ 根本原因 解决方案

安装面渗油‌ 螺栓预紧力不均（差值＞15%） 使用‌数显扭矩扳手‌按对角线分三步紧固（30%→60%→100%额定扭矩）

油口漏油‌ 组合垫圈压溃或锥面划伤 更换‌三层复合垫圈‌（钢+铜+PTFE），安装前用‌内窥镜‌检查油口划痕

电磁铁密封处漏‌ O形圈挤出（间隙＞0.3mm） 加装‌抗挤出挡圈‌（聚四氟乙烯材质），限制径向间隙≤0.1mm

速查口诀‌：一摸二看三保压——手摸湿润处、眼看密封面、保压5分钟查渗点

‌二、换向卡滞/动作迟缓（占比28%）‌

故障树分析‌：

    A[换向卡滞] --> B{机械原因}

    A --> C{液压原因}

    B --> B1[阀芯变形＞0.02mm]

    B --> B2[螺栓过紧致阀体扭曲]

    C --> C1[油液污染＞ISO 19/17/14]

    C --> C2[LS反馈管进空气]

针对性措施‌：

污染控制‌：系统冲洗至ISO 16/14/11（βₙ≥1000滤芯循环4小时）

阀芯复位‌：拆阀后用‌超精研磨膏‌（W1.5级）手工抛光阀芯（Ra≤0.1μm）

排气操作‌：LS管路最高点安装‌自动排气阀‌（如SMC AV210）

三、压力波动/不稳定（电液比例阀高发）‌

波动特征‌ 根源诊断 解决方案

高频震荡（＞50Hz）‌ 泵压力脉动传递 在P口加装‌蓄能器‌（容积=1.5×单次换向耗油量），预充压力=系统压力×0.8

低频抖动（1-10Hz）‌ LS压差ΔP设置错误 用‌LS测试块‌校准ΔP=18-22bar（负载敏感阀），调节LSPC阀弹簧预紧力

随机跳变‌ 电磁干扰（＞100mV峰峰值） 信号线套‌磁环‌（TDK ZCAT2035-0930），屏蔽层‌单点接地‌（接地电阻＜1Ω
